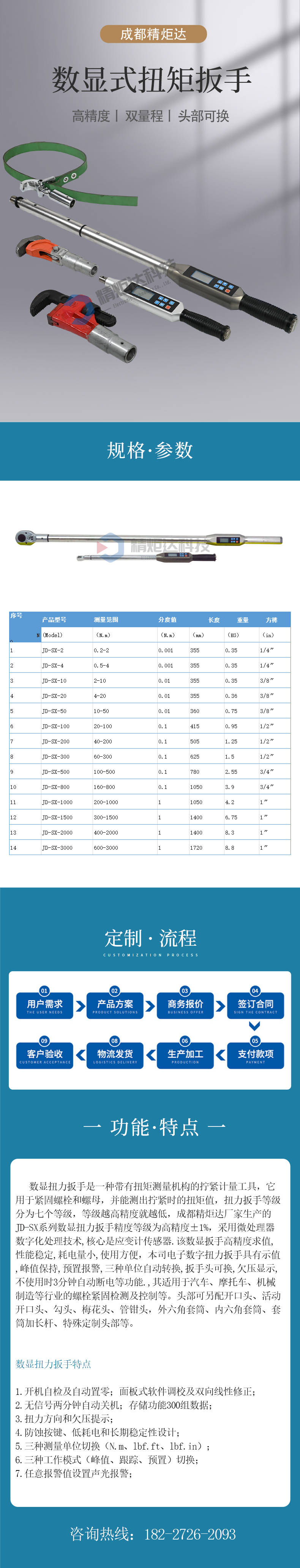

1500N.m的勾頭數顯扭矩扳手定制 可調式數字扭力扳手

一、產品簡介

數顯扭矩扳手是我公司在機械預置式扭矩扳手的基礎上為滿足客戶在精度及功能的需求而開發的新一代扭矩扳手，產品采用應變式測量原理及單片機程序化數字處理技術，使產品具有示值準確，操作簡便、安全可靠、耐用等特點，適用于對螺紋緊固件的精確裝配及檢測。

二、技術指標

1、 示值準確度等級：1級

2、 預置報警范圍：10%-100%F?S

3、 超載能力≤120%F?S

4、 工作電壓：DC-3V（2節5號碳性電池）

5、 工作電流≤8m A

6、 工作環境：溫度0～40℃  相對濕度：≤90%

7、 產品規格：見表1

三、基本功能

1、 按    鍵：O/C開關與清零、M模式、▼單位與減、▲設置與加、P預置、  S 存貯。

2、 單    位：有3種，N?m | lbf?ft | lbf?in

3、 量    程：有16組

4、 精    度：1個D （N?m）

5、 分 度 值：1個D

6、 顯示位數：4個數字（8888）

7、 開機畫面：LCD全顯

8、 顯示狀態：跟蹤F、峰值H、預置P

9、 標定扭矩：滿量程

10、 末尾小扭矩：小于3%滿量程顯示0

11、 過載重量：量程的130%，重量過載會顯示過載提示（瀏覽時不提示）；

12、 預置設計：預置值可在量程的0%——130%范圍內設計，重量超過預置值會聲光報警提示，如預置值設為0，表示預置值沒有過載提示；

13、 開 關 機：短按O/C開機，長按O/C關機；

14、 背    光：有按鍵與有較大值變化會亮背光，無操作20秒自動關背光；

15、 自動關機：無按鍵，無重量大變化自動關機，自動關機時間為2分鐘；

16、 低電報警：電池電壓低于門限值時會顯示低電標志，低于2.3V時顯示LO后自動關機；

17、 電源電壓：3V，由2節AAA（五號電池）干電池供電；

四、按鍵功能

1、“O/C”健：“ON、OFF/CLER”開關機與清零鍵

a、關機狀態，短按此鍵電源打開

b、開機狀態①長按此鍵，電源關閉（進入低功能睡眠狀態）

             ②短按此鍵，在“跟蹤F”、“峰值H”為清零。

c、存儲瀏覽狀態：短按此鍵會清除當前瀏覽值，在此瀏覽值之后的會依次往前移一個序號；

2、“▼”鍵： “Unit/Down” 單位與減

a、在“跟蹤F” / “峰值H”模式下，每按此鍵1次，N?màlbf?ft，lbf?ftàlbf?in,

lbf?inà N?m 輪流轉換，單位變化后，預設值變?yōu)樯舷拗?，需要時重新設置；

b、在“預置P”模式，按此鍵，預置值減小，每按1次，被選定的位上的數減1；

c、在“存儲瀏覽”狀態下按此鍵轉為顯示下一瀏覽值，當?shù)?span style="font-family: 宋體; font-size: 16px; text-wrap: wrap;">末尾后一瀏覽序號時按此鍵會轉到0序號;

3、“M”鍵：“Mode”模式鍵

按此鍵1次，按“跟蹤F” à“峰值H” à “預置P” à “跟蹤F”轉成下一模式。

4、“▲”鍵：Set/UP設置與加

a、在“跟蹤” / “峰值”模式，按住此鍵不放，顯示預置值，釋放后，恢復原來的顯示值；

  b、在“預置”模式，按此鍵，預置值增加，每按1次，被選定的位上的數加1 ；

5、 “P”鍵: Preset預置

在“預置P”模式狀態下，每按此鍵1次，選定LCD顯示器的4位中的一位進行預置， 循環選擇；

6、“S”鍵:Storage存貯

a、在“峰值(H)”狀態下，按此鍵，將當前顯示的值順序存入記憶存儲區，LCD顯示SAVE和存入數據的序號1～300，（含義為保存數據序號從1號起，共存 300 個數據。），當超過300時會顯示“OVER”；

b、在“跟蹤(F)”狀態下，按此鍵，可將背光的控制為開或關掉背光（在開背光狀態如果20秒無操作自動關閉背光）。

7、“P” +“S”鍵

a、在“F”/ “H”模式，先按住“P”鍵,然后按“S”鍵，進入“存儲瀏覽”狀態，顯示存儲區中序號為1的數據,如無存儲數據，顯示000；

b、在“存儲瀏覽”狀態下，單獨按“▲”鍵1次，存儲數據序號遞增，當末尾一個存儲序號時按此鍵會將序號變?yōu)?/span>0，同時顯示相應的數據；

c、單獨按“▼”鍵1次，存儲數據序號遞減，當存儲序號為0時按此鍵會顯示末尾

后一個存儲數據序號，同時顯示相應的數據；

d、單獨按“O/C”鍵1次，從存儲區中刪除當前顯示的數據，當前的序號數據逐次向前移動一位，刪除過程顯示dEL；

e、單獨按“P”鍵，返回“跟蹤F”/ “峰值H”模式，返回后，恢復原來的顯示值。

五、使用方法

1、旋下手把后端的電池蓋，正極朝前裝入2節5號電池，然后旋緊電池蓋；

2、短按“O/C”鍵，開啟電源，液晶顯示器字符全顯，扳手開始自檢，3秒后置零；

3、單位選擇，按“▼”選擇所需的測量單位；

4、測量方式選擇：按“M”鍵，選擇“跟蹤F”或“峰值H”模式；

5、扭矩值報警預置：按“M”至“預置P”模式，再按“P”鍵確定所需預置扭矩值的位數，按“▲”及“▼”鍵確定所需預置報警數值，預置結束后按“M”鍵退出預置模式，回到“跟蹤F”狀態，或再按一次“M”鍵進入“峰值H”狀態。

   6、清零：在測量前將扳手處在自然水平空載狀態下，按“O/C”鍵清除現有的顯示數值，使當前狀態為“零位”。

   7、測量

      a、跟蹤測量

按“M”鍵，使扳手處在“跟蹤F”狀態，此狀態下測量顯示即時扭矩值，加力時扭矩值增大，減力時扭矩值減小，不施力時扭矩值回到“零位”，在此狀態下按“S”鍵可選 擇“背光”開啟式關閉。

      b、峰值測量

         按“M”鍵使扳手處在“峰值H”狀態，此狀態記錄扭矩峰值，加力時扭矩值增大，減力時扭矩值保持當前狀態不變，繼續施力大于當前扭矩時數值會繼續增加，即此狀態是記錄施加過的峰值扭矩值，卸力后數值不變，此狀態下按“S”鍵，當前數值存入存貯器中，以供測量完畢后查詢?cè)撚涗浥ぞ刂怠?/span>

      C、預置測量

         在“跟蹤F”或“峰值H”狀態，當施力達預置扭矩值時，報警燈點亮，同時有“峰鳴”聲報警提示，此時可以停止施力，卸力后按“O/C”鍵可退出報警狀態。

 8、關機

    a、自動關機：當扳手未進行任何操作2分鐘后自動關機；

    b、手動關機：長按“O/C”鍵可直接關機。

六、顯示說明

1、 “ErrE” ：存儲器測試錯誤，不能正常工作

2、 “ErrC” ：存儲器沒寫初始化數據

3、 “ LO-b”  ：電池電量過低，顯示3秒后關機

4、 “O-Ld” ：施力過載

5、 “X - - -” ：超出顯示范圍，X表示第5位數

6、 “CAL” ：進入標定模式

7、 “PASS” ：標定成功

8、  “SAVE” ：存儲數據

9、 “dEL” ：刪除數據過程中

10、 “OVER” ：存儲數據滿

11、 “Er-S”  ：標定有錯

12、  瀏覽時如無超出顯示范圍，顯示正常值，超出顯示范圍時顯示“X---”，X表示第5位數

七、產品檢定

   1、用戶應按產品所示精度及范圍進行檢定

2、檢定按IS06789-1992及GB/T15729-1995《扭力扳手通用技術條件》、JJG707-2003《扭矩扳子》中指定的方法進行檢定。

   3、檢定周期:一般情況下為一年，使用頻率較高時用戶可自定檢定周期。

八、產品標定

   1、出廠時，產品已進行過標定，可直接使用；

   2、用戶在使用一段時間后，經產品檢定、確認示值精度已超差，用戶可將產品返回生產廠重新進行標定，用戶如有精度滿足允差小于1/3扳手精度的測量設備也可自行標定，標定方法用戶可向生產廠索取。

九、注意事項

   1、使用中請勿沖擊、避免磕碰，不能當榔頭使用；

   2、平穩施力，嚴禁超范圍使用；

   3、扳手長期不用時，應將電池取出，以防液體流出；

   4、當電池欠壓不能工作時，應更換電池；

   5、使用中如發現問題，不能自行拆卸，應與生產廠家聯系。

注意  請勿使用南孚堿性電池 ，需要使用碳性電池
